产品速递 | 高速、低传输延时的双通道低边驱动芯片BTL2752系列

发表时间:2023-10-19 18:20


BTL2752系列是一款双通道、高速、低边门极驱动芯片,输出侧采用轨到轨方式,芯片的两个通道可并联使用,以增强驱动电流能力;支持两个标准逻辑选项:双路反相和双路同相。该系列驱动芯片可以广泛应用于PFC、DCDC、同步整流、反激等领域的低边功率器件的驱动或在变压器隔离驱动中用于驱动变压器,适配系统功率从百瓦级到几十千瓦不等。

20231023

产品特点


拉电流与灌电流能力可高达5A


部分版本集成单独的使能管脚


快速上升和下降时间(典型值7ns和6ns)


输入端口支持TTL和CMOS电平


传输延时低至13ns


集成电源电压欠压保护功能


输出端口可耐受5A负向电流


信号输入脚最大可抗-5V的持续负压


输入脚具有施密特特性,以提高抗干扰能力

应用领域


微型光伏逆变器


电机传动


车载电源、充电桩


工业电源


PFC、LLC、SR电源

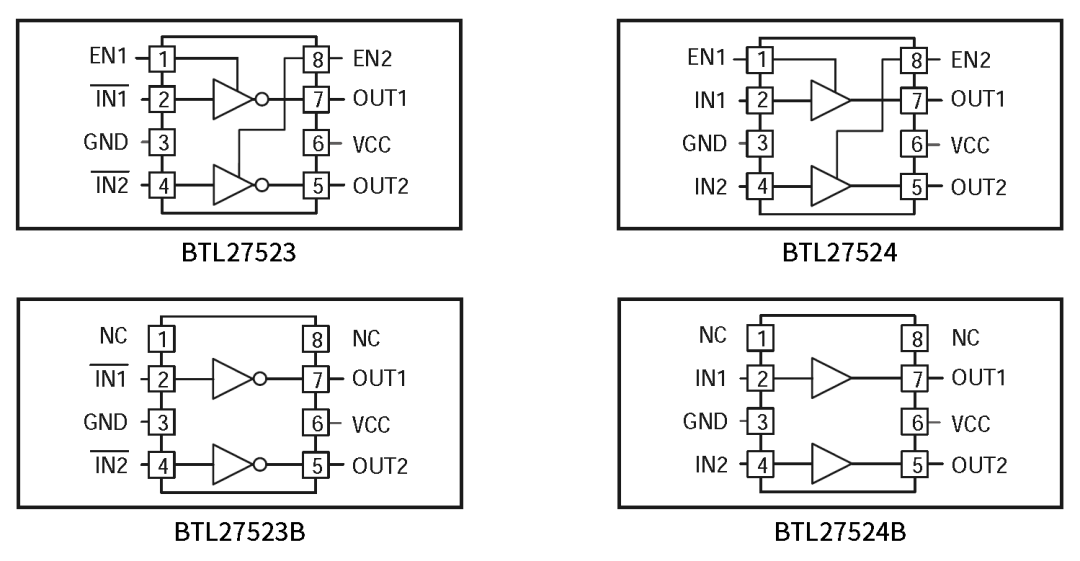

功能框图

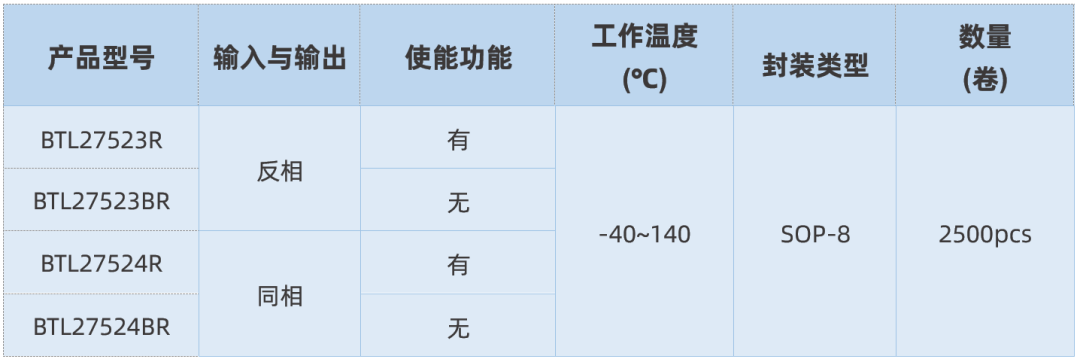

产品列表


如您对我们的产品有兴趣,欢迎联系咨询哦!

电话:0755-86713170

邮箱:inquiry@basicsemi.com
